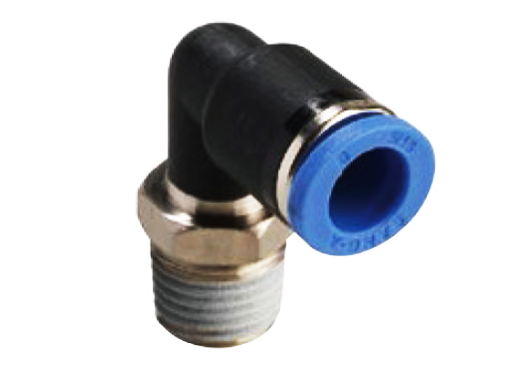

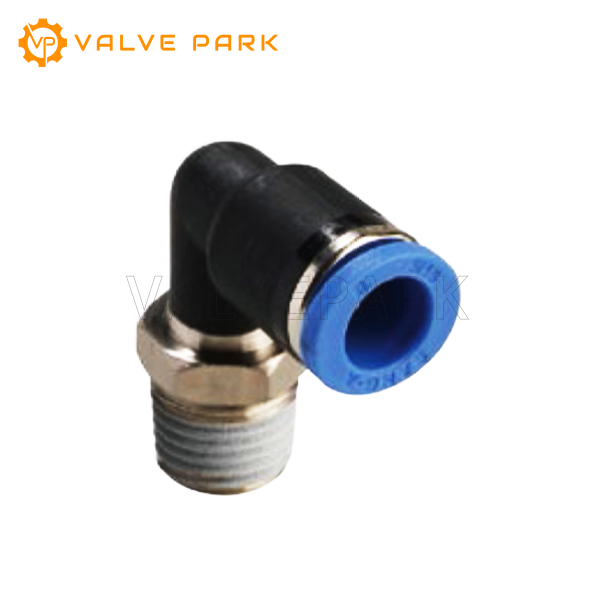

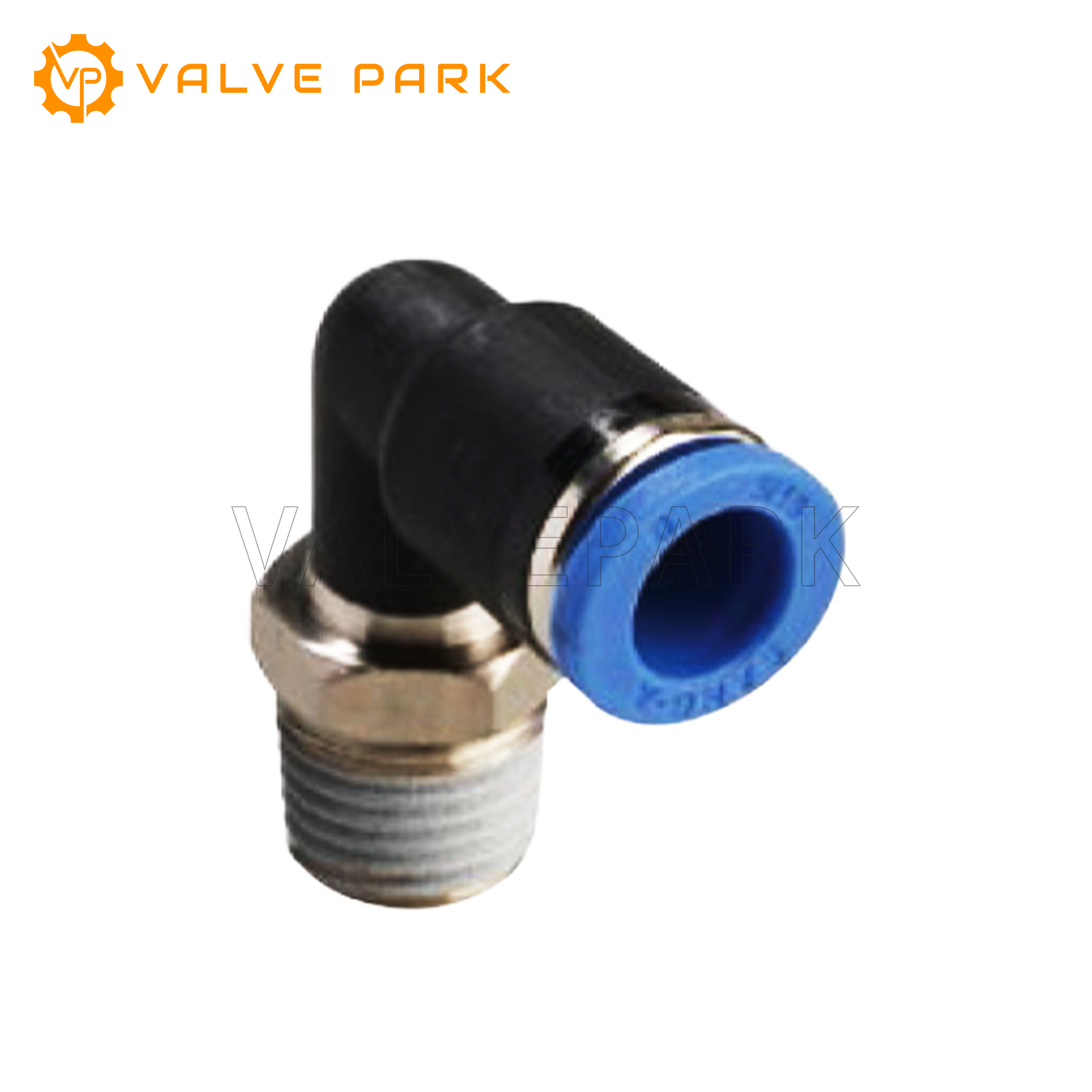

* 상기 이미지는 제품과 차이가 있을 수 있습니다.
TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

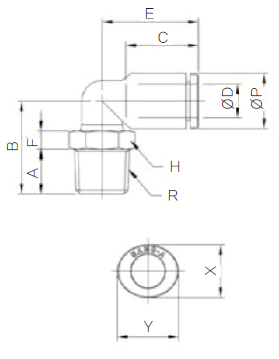

| CODE | MODEL | øD | R | øP | A | B | C | E | F | H | X | Y | Orifice (ømm) | W.G(g) | Q'ty/ inbox | Auto CAD MDT(3D) | Auto CAD R14(2D) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| STEP | DWG | |||||||||||||||||
| 11460401 | GPL 04M3(L) | 4 | M3 | 9 | 3 | 17.8 | 14.5 | 17.1 | 5.4 | 9 | 8.6 | 10.8 | 1.2 | 4 | 100 | [로그인] | [로그인] | [로그인] |
| 11460402 | GPL 04M5(L) | 4 | M5 | 9 | 4 | 17.8 | 14.5 | 17.1 | 4.4 | 9 | 8.6 | 10.8 | 2 | 4.2 | 100 | [로그인] | [로그인] | [로그인] |
| 11460403 | GPL 04M6(L) | 4 | M6 | 9 | 5 | 18.8 | 14.5 | 17.1 | 4.4 | 9 | 8.6 | 10.8 | 3 | 4.6 | 100 | [로그인] | [로그인] | [로그인] |
| 11460411 | GPL 0401(L) | 4 | R1/8 | 9 | 8 | 21 | 14.5 | 17.1 | 5 | 10 | 8.6 | 10.8 | 3.2 | 7.2 | 100 | [로그인] | [로그인] | [로그인] |
| 11460412 | GPL 0402(L) | 4 | R1/4 | 9 | 11 | 24 | 14.5 | 17.1 | 5 | 14 | 8.6 | 10.8 | 3.2 | 15.5 | 100 | [로그인] | [로그인] | [로그인] |
| 11460413 | GPL 0403(L) | 4 | R3/8 | 9 | 12 | 25 | 14.5 | 17.1 | 5 | 17 | 8.6 | 10.8 | 3.2 | 24 | 50 | [로그인] | [로그인] | [로그인] |
| 11460602 | GPL 06M5(L) | 6 | M5 | 11.2 | 4 | 19.4 | 15.5 | 18 | 4.4 | 9 | 11 | 13 | 2 | 5.2 | 100 | [로그인] | [로그인] | [로그인] |
| 11460603 | GPL 06M6(L) | 6 | M6 | 11.2 | 5 | 20.4 | 15.5 | 18 | 4.4 | 9 | 11 | 13 | 3 | 5.6 | 100 | [로그인] | [로그인] | [로그인] |
| 11460611 | GPL 0601(L) | 6 | R1/8 | 11.2 | 8 | 22.6 | 15.5 | 18 | 5 | 10 | 11 | 13 | 4 | 8.2 | 100 | [로그인] | [로그인] | [로그인] |
| 11460612 | GPL 0602(L) | 6 | R1/4 | 11.2 | 11 | 25.6 | 15.5 | 18 | 5 | 14 | 11 | 13 | 4 | 16.5 | 50 | [로그인] | [로그인] | [로그인] |
| 11460613 | GPL 0603(L) | 6 | R3/8 | 11.2 | 12 | 26.6 | 15.5 | 18 | 5 | 17 | 11 | 13 | 4 | 25 | 50 | [로그인] | [로그인] | [로그인] |
| 11460614 | GPL 0604(L) | 6 | R1/2 | 11.2 | 15 | 30.6 | 15.5 | 18 | 6 | 21 | 11 | 13 | 4 | 45.3 | 25 | [로그인] | [로그인] | [로그인] |
| 11460811 | GPL 0801(L) | 8 | R1/8 | 13.6 | 8 | 25.3 | 17.8 | 23.6 | 5 | 10 | 13 | 15 | 5.5 | 9.3 | 50 | [로그인] | [로그인] | [로그인] |
| 11460812 | GPL 0802(L) | 8 | R1/4 | 13.6 | 11 | 27.8 | 17.8 | 23.6 | 4.5 | 14 | 13 | 15 | 5.5 | 17.2 | 50 | [로그인] | [로그인] | [로그인] |
| 11460813 | GPL 0803(L) | 8 | R3/8 | 13.6 | 12 | 28.8 | 17.8 | 23.6 | 4.5 | 17 | 13 | 15 | 5.5 | 25.6 | 50 | [로그인] | [로그인] | [로그인] |
| 11460814 | GPL 0804(L) | 8 | R1/2 | 13.6 | 15 | 32.8 | 17.8 | 23.6 | 5.5 | 21 | 13 | 15 | 5.5 | 45.9 | 25 | [로그인] | [로그인] | [로그인] |
| 11461011 | GPL 1001(L) | 10 | R1/8 | 16.3 | 8 | 29.7 | 19.4 | 25 | 6.5 | 17 | 16 | 18.5 | 6 | 21.9 | 50 | [로그인] | [로그인] | [로그인] |
| 11461012 | GPL 1002(L) | 10 | R1/4 | 16.3 | 11 | 32.7 | 19.4 | 25 | 6.5 | 17 | 16 | 18.5 | 8 | 26.2 | 25 | [로그인] | [로그인] | [로그인] |
| 11461013 | GPL 1003(L) | 10 | R3/8 | 16.3 | 12 | 32.2 | 19.4 | 25 | 5 | 17 | 16 | 18.5 | 9 | 28 | 25 | [로그인] | [로그인] | [로그인] |
| 11461014 | GPL 1004(L) | 10 | R1/2 | 16.3 | 15 | 35.2 | 19.4 | 25 | 5 | 21 | 16 | 18.5 | 9 | 45.9 | 25 | [로그인] | [로그인] | [로그인] |
| 11461211 | GPL 1201(L) | 12 | R1/8 | 19.7 | 8 | 31.4 | 22.4 | 32.2 | 6.5 | 17 | 19.5 | 22.5 | 6 | 24.6 | 25 | [로그인] | [로그인] | [로그인] |
| 11461212 | GPL 1202(L) | 12 | R1/4 | 19.7 | 11 | 34.4 | 22.4 | 32.2 | 6.5 | 17 | 19.5 | 22.5 | 8 | 28.9 | 25 | [로그인] | [로그인] | [로그인] |
| 11461213 | GPL 1203(L) | 12 | R3/8 | 19.7 | 12 | 33.9 | 22.4 | 32.2 | 5 | 17 | 19.5 | 22.5 | 9.5 | 30.7 | 25 | [로그인] | [로그인] | [로그인] |
| 11461214 | GPL 1204(L) | 12 | R1/2 | 19.7 | 15 | 36.9 | 22.4 | 32.2 | 5 | 21 | 19.5 | 22.5 | 9.5 | 48.6 | 25 | [로그인] | [로그인] | [로그인] |
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
