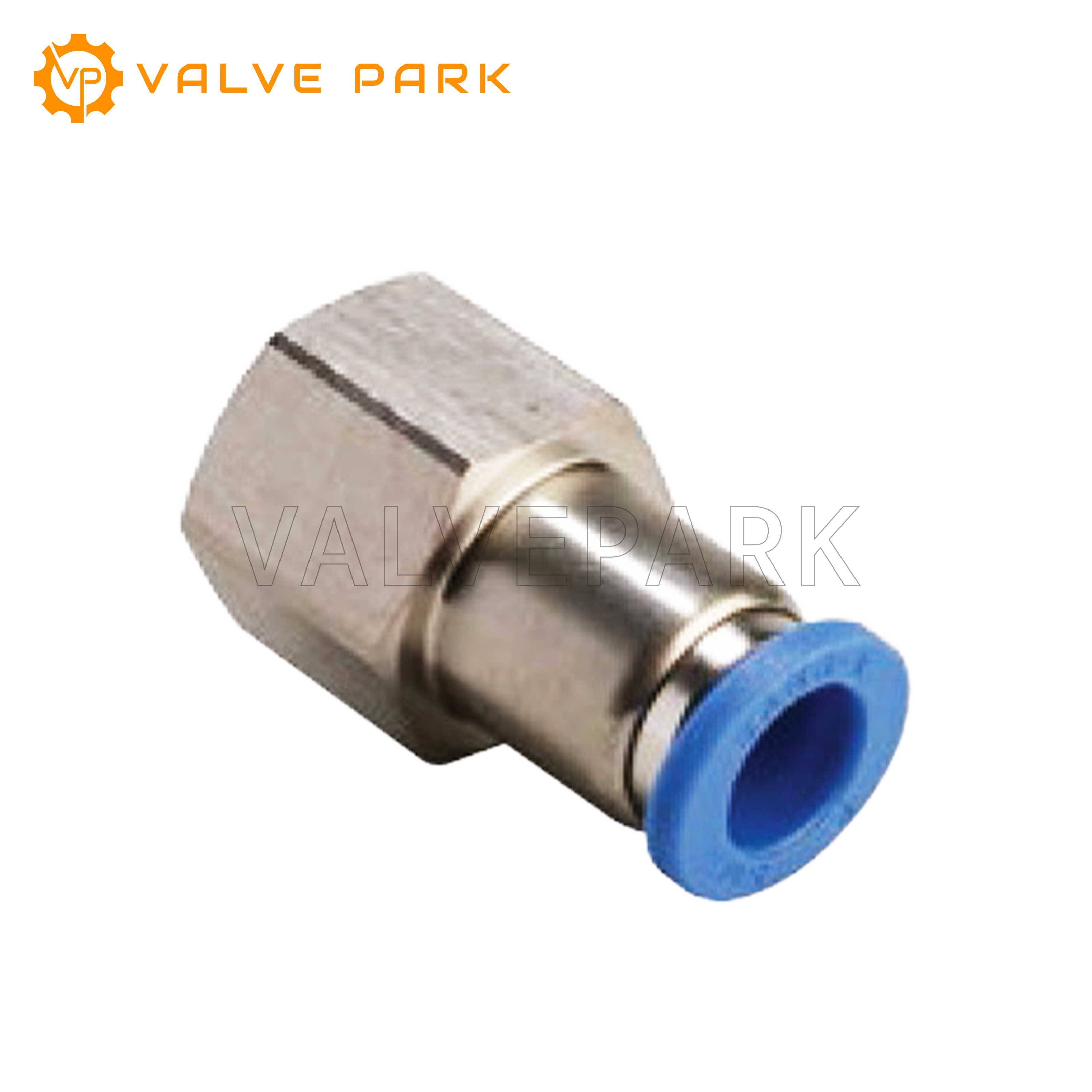

[상아뉴매틱] 원터치피팅 GPCF

0.0

0개 후기

전화문의

제조사

상아뉴매틱

원산지

대한민국

제품분류

피팅

모델

GPCF

최소 구매수량은 10개

상품선택

삭제
[상아뉴매틱] 원터치피팅 GPCF (+0원)

수량

0원

상품상세
배송안내
고객리뷰(0)
문의(0)

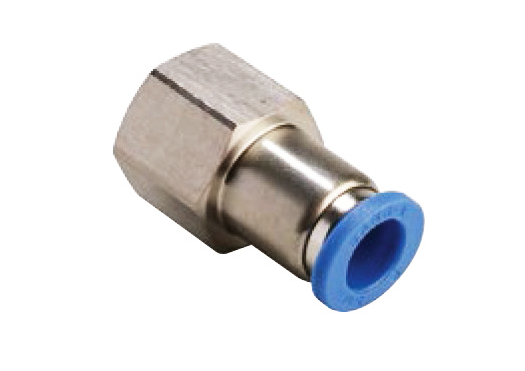

* 상기 이미지는 제품과 차이가 있을 수 있습니다.

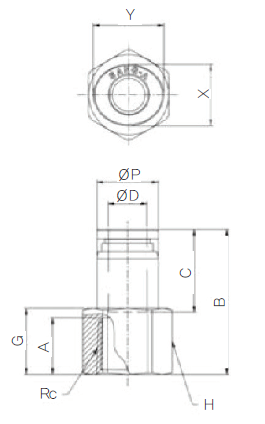

TUBE : Metric / Thread : R(PT)

(mm)

※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

CODE	MODEL	øD	Rc	øP	G	A	B	C	H	X	Y	Orifice (ømm)	W.G(g)	Q'ty/ inbox	Auto CAD MDT(3D)	Auto CAD R14(2D)
CODE	MODEL	øD	Rc	øP	G	A	B	C	H	X	Y	Orifice (ømm)	W.G(g)	Q'ty/ inbox	STEP	DWG	PDF
11230301	GPCF 03M3	3	M3	8.8	5	3.5	18	14.5	9	8.6	10.8	2.5	6.4	100	[로그인]	[로그인]	[로그인]
11230302	GPCF 03M5	3	M5	8.8	5	5	20.5	14.5	9	8.6	10.8	2.5	7.3	100	[로그인]	[로그인]	[로그인]
11230401	GPCF 04M3	4	M3	8.8	5	3.5	18	14.5	9	8.6	10.8	2.5	7.3	100	[로그인]	[로그인]	[로그인]
11230402	GPCF 04M5	4	M5	8.8	5	5	20.5	14.5	9	8.6	10.8	3.2	7	100	[로그인]	[로그인]	[로그인]
11230421	GPCF 0401	4	Rc1/8	8.8	11	9	24.4	14.5	13	8.6	10.8	3.2	13.5	100	[로그인]	[로그인]	[로그인]
11230422	GPCF 0402	4	Rc1/4	8.8	14	12	27.4	14.5	17	8.6	10.8	3.2	24.9	100	[로그인]	[로그인]	[로그인]
11230423	GPCF 0403	4	Rc3/8	8.8	15	13	28.4	14.5	19	8.6	10.8	3.2	26.3	50	[로그인]	[로그인]	[로그인]
11230621	GPCF 0601	6	Rc1/8	11	11	9	25.4	15.5	13	11	13	5	14.8	100	[로그인]	[로그인]	[로그인]
11230622	GPCF 0602	6	Rc1/4	11	14	12	28.4	15.5	17	11	13	5	26.1	50	[로그인]	[로그인]	[로그인]
11230623	GPCF 0603	6	Rc3/8	11	15	13	29.4	15.5	19	11	13	5	27.6	50	[로그인]	[로그인]	[로그인]
11230821	GPCF 0801	8	Rc1/8	13	10	9	27.7	17.8	13	13	15	7	16.4	50	[로그인]	[로그인]	[로그인]
11230822	GPCF 0802	8	Rc1/4	13	14	12	30.7	17.8	17	13	15	7	27.7	50	[로그인]	[로그인]	[로그인]
11230823	GPCF 0803	8	Rc3/8	13	15	13	31.7	17.8	19	13	15	7	29.2	50	[로그인]	[로그인]	[로그인]
11230824	GPCF 0804	8	Rc1/2	13	18	16	34.7	17.8	24	13	15	7	50.5	25	[로그인]	[로그인]	[로그인]
11231021	GPCF 1001	10	Rc1/8	15.5	10	9	29.4	19.4	17	16	18.5	7	29.9	50	[로그인]	[로그인]	[로그인]
11231022	GPCF 1002	10	Rc1/4	15.5	13	12	32.4	19.4	17	16	18.5	9	30.3	50	[로그인]	[로그인]	[로그인]
11231023	GPCF 1003	10	Rc3/8	15.5	15	13	33.4	19.4	19	16	18.5	9	32.5	25	[로그인]	[로그인]	[로그인]
11231024	GPCF 1004	10	Rc1/2	15.5	18	16	36.4	19.4	24	16	18.5	9	53.6	25	[로그인]	[로그인]	[로그인]
11231222	GPCF 1202	12	Rc1/4	18.8	12	12	35.4	22.4	19	19.5	22.5	10	45.3	25	[로그인]	[로그인]	[로그인]
11231223	GPCF 1203	12	Rc3/8	18.8	15	13	36.4	22.4	19	19.5	22.5	10	39.4	25	[로그인]	[로그인]	[로그인]
11231224	GPCF 1204	12	Rc1/2	18.8	18	16	39.4	22.4	24	19.5	22.5	10	60.6	25	[로그인]	[로그인]	[로그인]
