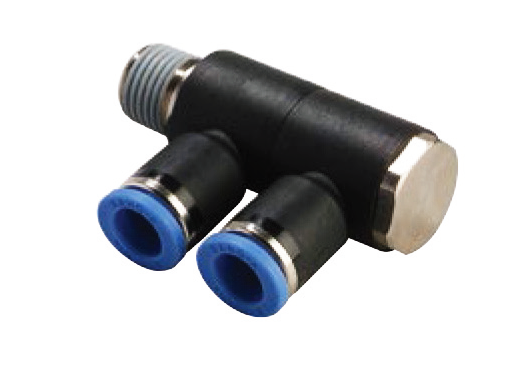

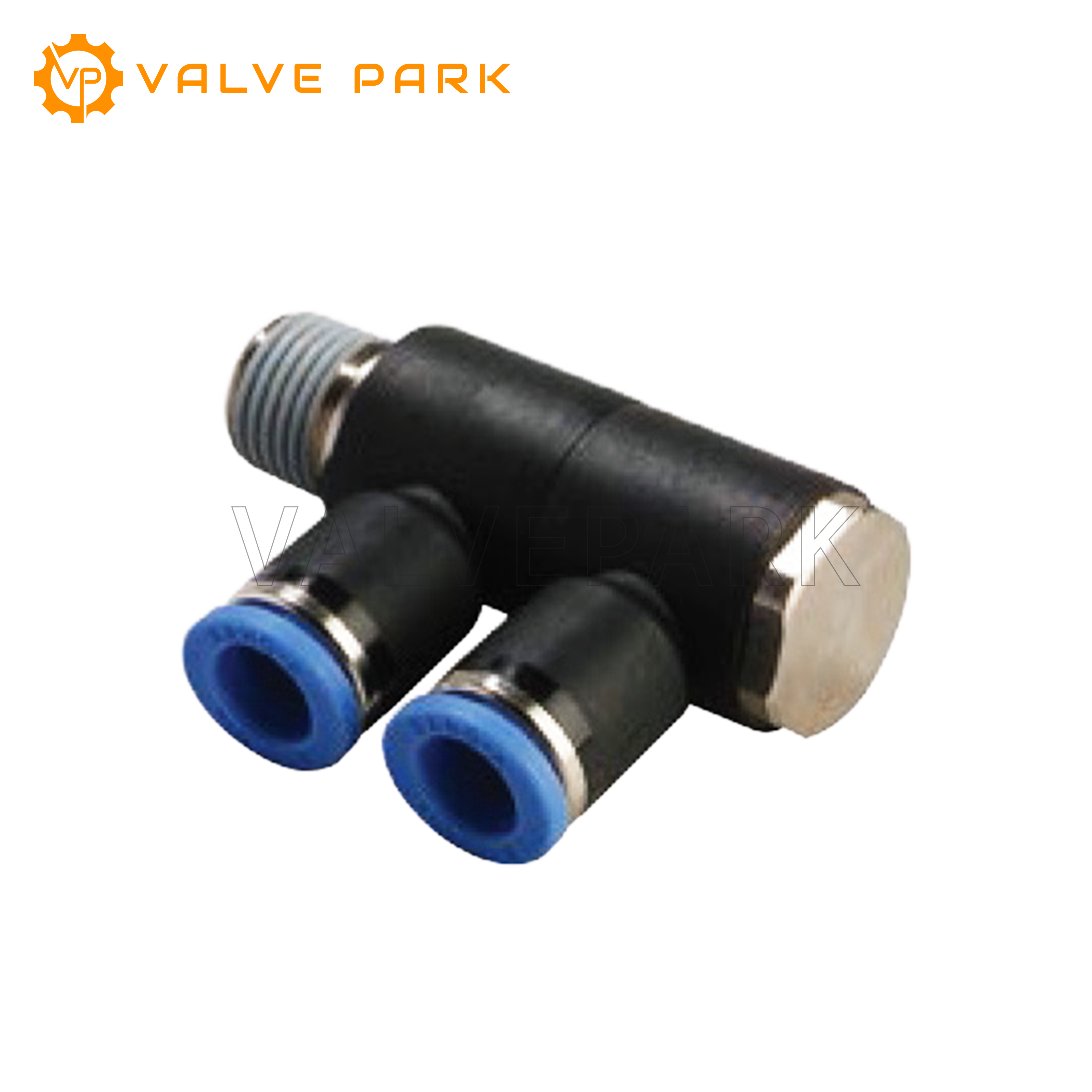

* 상기 이미지는 제품과 차이가 있을 수 있습니다.
TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

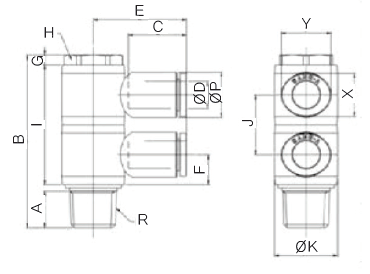

| CODE | MODEL | øD | R | øP | A | B | C | E | F | G | H | I | J | øK | X | Y | Orifice (ømm) | W.G(g) | Q'ty/ inbox | Auto CAD MDT(3D) | Auto CAD R14(2D) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| STEP | DWG | |||||||||||||||||||||
| 11500411 | GPH 0401(2) | 4 | R1/8 | 9 | 8 | 41 | 14.5 | 21.5 | 7.3 | 2.5 | 13 | 29 | 14.5 | 14 | 8.6 | 10.8 | 3.2 | 24.7 | 25 | [로그인] | [로그인] | [로그인] |
| 11500412 | GPH 0402(2) | 4 | R1/4 | 9 | 11 | 52 | 14.5 | 24 | 9 | 3 | 17 | 36 | 18 | 19 | 8.6 | 10.8 | 3.2 | 46.9 | 25 | [로그인] | [로그인] | [로그인] |
| 11500413 | GPH 0403(2) | 4 | R3/8 | 9 | 12 | 60.8 | 14.5 | 25.7 | 10.5 | 4 | 21 | 42 | 21 | 22.4 | 8.6 | 10.8 | 3.2 | 75.2 | 25 | [로그인] | [로그인] | [로그인] |
| 11500611 | GPH 0601(2) | 6 | R1/8 | 11.2 | 8 | 41 | 15.5 | 22.5 | 7.3 | 2.5 | 13 | 29 | 14.5 | 14 | 11 | 13 | 5 | 26.2 | 25 | [로그인] | [로그인] | [로그인] |
| 11500612 | GPH 0602(2) | 6 | R1/4 | 11.2 | 11 | 52 | 15.5 | 25 | 9 | 3 | 17 | 36 | 18 | 19 | 11 | 13 | 5 | 48.5 | 25 | [로그인] | [로그인] | [로그인] |
| 11500613 | GPH 0603(2) | 6 | R3/8 | 11.2 | 12 | 60.8 | 15.5 | 26.7 | 10.5 | 4 | 21 | 42 | 21 | 22.4 | 11 | 13 | 5 | 76.8 | 25 | [로그인] | [로그인] | [로그인] |
| 11500811 | GPH 0801(2) | 8 | R1/8 | 13.6 | 8 | 41 | 17.8 | 25.6 | 8 | 2.5 | 13 | 29 | 14.5 | 14 | 13 | 15 | 6 | 28.8 | 25 | [로그인] | [로그인] | [로그인] |
| 11500812 | GPH 0802(2) | 8 | R1/4 | 13.6 | 11 | 52 | 17.8 | 28.1 | 9 | 3 | 17 | 36 | 18 | 19 | 13 | 15 | 7 | 51.1 | 25 | [로그인] | [로그인] | [로그인] |
| 11500813 | GPH 0803(2) | 8 | R3/8 | 13.6 | 12 | 60.5 | 17.8 | 29.8 | 10.5 | 4 | 21 | 42 | 21 | 22.4 | 13 | 15 | 7 | 77.6 | 25 | [로그인] | [로그인] | [로그인] |
| 11500814 | GPH 0804(2) | 8 | R1/2 | 13.6 | 15 | 66.8 | 17.8 | 32.1 | 11 | 5 | 24 | 44 | 22 | 27 | 13 | 15 | 7 | 125.2 | 25 | [로그인] | [로그인] | [로그인] |
| 11501012 | GPH 1002(2) | 10 | R1/4 | 16.3 | 11 | 52 | 19.4 | 28.9 | 9.7 | 3 | 17 | 36 | 18 | 19 | 16 | 18.5 | 8 | 57.4 | 25 | [로그인] | [로그인] | [로그인] |
| 11501013 | GPH 1003(2) | 10 | R3/8 | 16.3 | 12 | 60.8 | 19.4 | 30.6 | 10.5 | 4 | 21 | 42 | 21 | 22.4 | 16 | 18.5 | 9 | 82 | 20 | [로그인] | [로그인] | [로그인] |
| 11501014 | GPH 1004(2) | 10 | R1/2 | 16.3 | 15 | 66.8 | 19.4 | 32.9 | 11 | 5 | 24 | 44 | 22 | 27 | 16 | 18.5 | 9 | 127.6 | 20 | [로그인] | [로그인] | [로그인] |
| 11501213 | GPH 1203(2) | 12 | R3/8 | 19.7 | 12 | 60.8 | 22.4 | 35.9 | 11.9 | 4 | 21 | 42 | 21 | 22.4 | 19.5 | 22.5 | 9.2 | 90.5 | 9 | [로그인] | [로그인] | [로그인] |
| 11501214 | GPH 1204(2) | 12 | R1/2 | 19.7 | 15 | 66.8 | 22.4 | 38.2 | 11.9 | 5 | 24 | 44 | 22 | 27 | 19.5 | 22.5 | 9.5 | 136.1 | 9 | [로그인] | [로그인] | |
