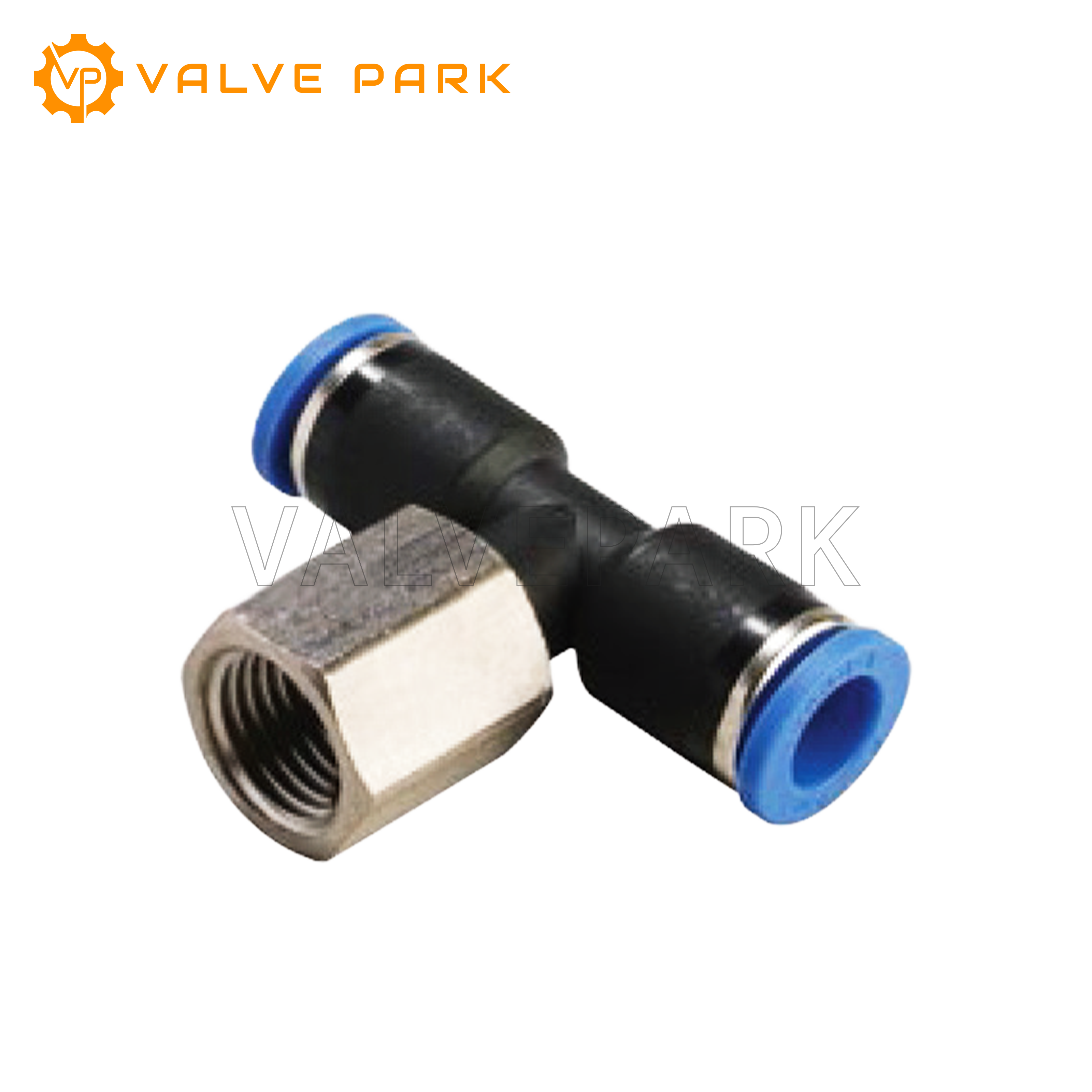

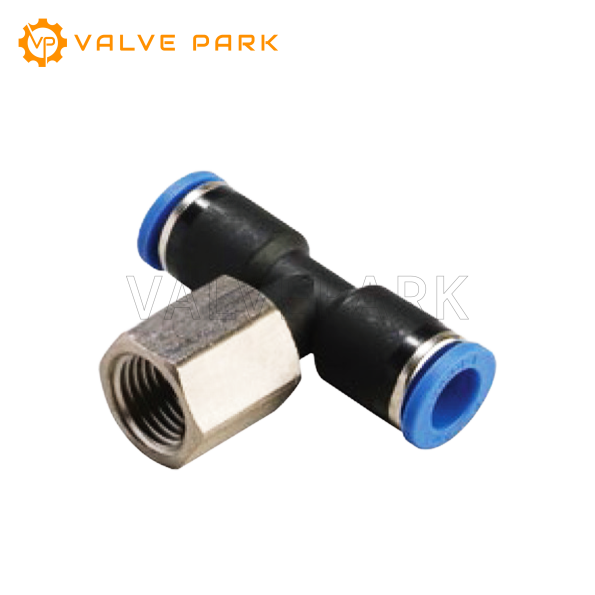

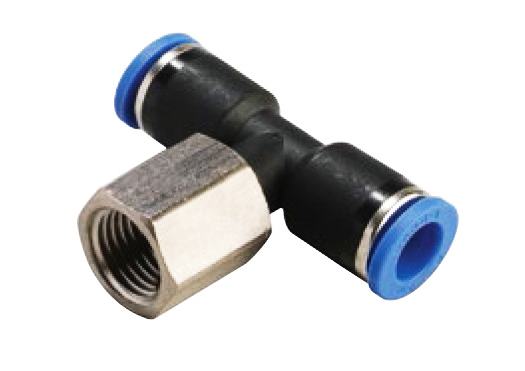

* 상기 이미지는 제품과 차이가 있을 수 있습니다.
TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE | MODEL | øD | R | Øp | A | B | C | E | F | G | H | X | Y | Orifice (ømm) | W.G(g) | Q'ty/ inbox | Auto CAD MDT(3D) | Auto CAD R14(2D) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| STEP | DWG | ||||||||||||||||||
| 11390402 | GPTF 04M5 | 4 | M5 | 9 | 5 | 16.6 | 14.5 | 17.1 | 9.8 | 34.2 | 9 | 8.6 | 10.8 | 3.2 | 6.6 | 100 | [로그인] | [로그인] | [로그인] |
| 11390403 | GPTF 04M6 | 4 | M6 | 9 | 6 | 17.6 | 14.5 | 17.1 | 10.8 | 34.2 | 9 | 8.6 | 10.8 | 3.2 | 6.7 | 100 | [로그인] | [로그인] | [로그인] |
| 11390421 | GPTF 0401 | 4 | R1/8 | 9 | 9 | 20.6 | 14.5 | 17.1 | 13.8 | 34.2 | 13 | 8.6 | 10.8 | 3.2 | 16.4 | 100 | [로그인] | [로그인] | [로그인] |
| 11390422 | GPTF 0402 | 4 | R1/4 | 9 | 12 | 23.6 | 14.5 | 17.1 | 16.8 | 34.2 | 17 | 8.6 | 10.8 | 3.2 | 30.2 | 50 | [로그인] | [로그인] | [로그인] |
| 11390602 | GPTF 06M5 | 6 | M5 | 11.2 | 5 | 17.7 | 15.5 | 18 | 9.8 | 35.9 | 9 | 11 | 13 | 3.5 | 8.1 | 50 | [로그인] | [로그인] | [로그인] |
| 11390603 | GPTF 06M6 | 6 | M6 | 11.2 | 6 | 18.7 | 15.5 | 18 | 10.8 | 35.9 | 9 | 11 | 13 | 4 | 8.2 | 50 | [로그인] | [로그인] | [로그인] |
| 11390621 | GPTF 0601 | 6 | R1/8 | 11.2 | 9 | 21.7 | 15.5 | 18 | 13.8 | 35.9 | 13 | 11 | 13 | 4 | 17.9 | 50 | [로그인] | [로그인] | [로그인] |
| 11390622 | GPTF 0602 | 6 | R1/4 | 11.2 | 12 | 24.7 | 15.5 | 18 | 16.8 | 35.9 | 17 | 11 | 13 | 4 | 31.7 | 50 | [로그인] | [로그인] | [로그인] |
| 11390623 | GPTF 0603 | 6 | R3/8 | 11.2 | 13 | 25.7 | 15.5 | 18 | 17.8 | 35.9 | 19 | 11 | 13 | 4 | 34.9 | 15 | [로그인] | [로그인] | [로그인] |
| 11390821 | GPTF 0801 | 8 | R1/8 | 13.6 | 9 | 24.9 | 17.8 | 23.6 | 14.4 | 47.2 | 13 | 13 | 15 | 5.5 | 22.4 | 50 | [로그인] | [로그인] | [로그인] |
| 11390822 | GPTF 0802 | 8 | R1/4 | 13.6 | 12 | 27.9 | 17.8 | 23.6 | 17.4 | 47.2 | 17 | 13 | 15 | 5.5 | 36.9 | 50 | [로그인] | [로그인] | [로그인] |
| 11390823 | GPTF 0803 | 8 | R3/8 | 13.6 | 13 | 28.9 | 17.8 | 23.6 | 18.4 | 47.2 | 19 | 13 | 15 | 5.5 | 40.5 | 15 | [로그인] | [로그인] | [로그인] |
| 11391022 | GPTF 1002 | 10 | R1/4 | 16.3 | 12 | 28.2 | 19.4 | 25 | 16.9 | 50 | 17 | 16 | 18.5 | 9 | 36.3 | 25 | [로그인] | [로그인] | [로그인] |
| 11391023 | GPTF 1003 | 10 | R3/8 | 16.3 | 13 | 29.2 | 19.4 | 25 | 17.9 | 50 | 19 | 16 | 18.5 | 9 | 39.5 | 15 | [로그인] | [로그인] | [로그인] |
| 11391024 | GPTF 1004 | 10 | R1/2 | 16.3 | 16 | 32.2 | 19.4 | 25 | 20.9 | 50 | 24 | 16 | 18.5 | 9 | 65.8 | 15 | [로그인] | [로그인] | [로그인] |
| 11391222 | GPTF 1202 | 12 | R1/4 | 19.7 | 12 | 29.9 | 22.4 | 32.2 | 16.9 | 64.4 | 17 | 19.5 | 22.5 | 9.5 | 47 | 20 | [로그인] | [로그인] | [로그인] |
| 11391223 | GPTF 1203 | 12 | R3/8 | 19.7 | 13 | 30.9 | 22.4 | 32.2 | 17.9 | 64.4 | 19 | 19.5 | 22.5 | 9.5 | 50.2 | 15 | [로그인] | [로그인] | [로그인] |
| 11391224 | GPTF 1204 | 12 | R1/2 | 19.7 | 16 | 33.9 | 22.4 | 32.2 | 20.9 | 64.4 | 24 | 19.5 | 22.5 | 9.5 | 76.5 | 15 | [로그인] | [로그인] | [로그인] |
