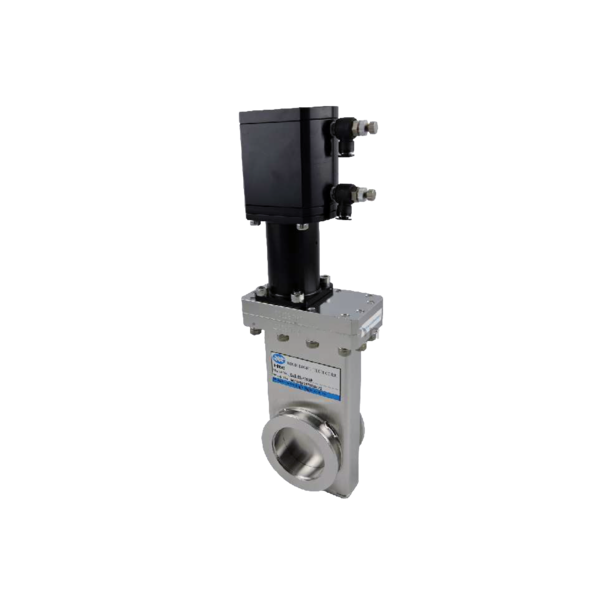

Model No. | GVB-SS-KF40-P | GVB-SS-KF50-P |
| Parts No. | GA1A312 | GA1B312 |
| A | 50 | 59 |
| B | 52 | 56 |
| C | 53 | 53 |
| D | 63 | 81 |
| E | 90 | 104 |
| F | 88 | 123 |
| G | 119 | 167 |
| H | 135 | 154 |
| L | 254 | 321 |
| Actuator type | P** | P** |
| Bonnet seal | Viton | Viton |
| Flange O.D. | 55 | 75 |
| Port Dia. | 38 | 50 |
Model No. | GVBB-SS-ISO63-P | GVBB-SS-ISO100-P | GVBB-SS-ISO160-P | GVBB-SS-ISO200-P | GVBB-SA-ISO250-P | GVBB-SA-ISO320-P |
| Parts No. | GA4C511 | GA4E511 | GA4F511 | GA4G511 | GA4H511 | GA4J511 |
| A | 53 | 53.6 | 67 | 67 | 80 | 86 |
| B | 68 | 68 | 68 | 70 | 75 | 85 |
| C | 75 | 94 | 94 | 94 | 114 | 140 |
| D | 107 | 146 | 204 | 245 | 321 | 363 |
| E | 128 | 170 | 220 | 267 | 340 | 395 |
| F | 158 | 222 | 306.5 | 383 | 500 | 580 |
| G | 207 | 297 | 407 | 507 | 650 | 751.5 |
| H | 159 | 170 | 198 | 260 | 282.5 | 306.5 |
| L | 366 | 467 | 605 | 767 | 932.5 | 1058 |
| Bolt Size*No | M8x4 | M8x8 | M10x8 | M10x12 | M10x12 | M12x12 |
| Bolt P.C.D. | 110 | 145 | 200 | 260 | 310 | 395 |
| Bonnet seal | Viton | Viton | Viton | Viton | Viton | Viton |
| Flange O.D. | 130 | 165 | 225 | 285 | 335 | 425 |
| Port Dia. | 63.7 | 102 | 153 | 200 | 255 | 305 |
| Torque(kg-cm) | 100 | 100 | 100 | 150 | 150 | 200 |
| Thread Depth | 12 | 12 | 16 | 16 | 19 | 20 |
